ALBEDO NET TIME PHI

  • ALBEDO NET TIME PHI

PTP - NTP Zaman Sunucuları

İletişim sistemleri, veri merkezleri, finansal ağlar, kamu hizmetleri, fabrika otomasyonu, güvenlik ve diğer altyapı, senkronizasyon ve operasyonel verimlilik için kesin zamanlamaya dayanır.

Sürekli ve Kesin Eş Zamanlı Çalışma

Network Saatleri
Doğru ve güvenilir zamanlama, elektrik şebekesinin yanı sıra Telekom, Finans, Yayın, Nesnelerin İnterneti ve Endüstriyel otomasyon dahil olmak üzere endüstrinin diğer ilgili sektörlerinde istikrar ve güvenliği korumak için temel bir faktördür.

Zamanlama o kadar önemlidir ki, küçük dalgalanmalar elektrik kesintisine, telefon görüşmelerinin kesilmesine, havaalanlarında kaosa neden olabilir veya borsada milyonluk kayıplarına neden olabilir.

Son teknoloji Hassas Zaman Protokolü (PTP)’dir; “doğru ve sağlam zamanlama” gerektiren çoğu endüstrinin gerektirdiği seviyeyi sağlar.

Net.Time φ

Net.Time φ, 512 PTP tek noktaya yayın istemcisini, 22 çıkışı ve 9 zaman referansını yönetebilen 2 x Gb/s bağlantı noktasıyla donatılmış bir saattir. Rubidyum / OCXO isteğe bağlıdır ve PRP, PTP, NTP, ToD, n x PPS, IRIG-B, DCF77, MHz, T1, E1’i destekler.

Net.Time Ω

Net.Time Ω, giriş/çıkış zamanlaması olarak SyncE, IRIG-B, 1PPS, ToD, SyncE, E1/T1, MHz’i destekleyen Telekom ve Güç profilleri Rubidyum osilatörüne sahip bir PTP Ana (Master) saatidir. Net.Time, zamanlamanın sağlanmasının yanında eski ve yeni zaman standartlarının entegrasyonunu da basitleştirir.  ===> Ürün sayfası

Net.Time Ꚍ

Net.Time Ꚍ, birden çok giriş/çıkış seçeneği (GNSS, PTP, NTP SyncE, ToD, PPS, T1/E1, MHz) sağlayan, Ana (Master), Bağımlı (Slave) ve Sınır (Boundary) saati olarak yapılandırılabilen, 1 Gbit/s arabirimini destekleyen bir Grandmaster Saattir ve birçok kombinasyonun zamanlama protokollerinin kolayca çevirisine izin verir. ===> Ürün sayfası

Net.Time φ

Net.Time φ (Phi), her türlü ara bağlantı olanağını sunarak, GPS ve IRIG-B tabanlı geleneksel trafo merkezlerinin yeni IEC 61850 standartlarına entegrasyonunu kolaylaştırmak için tasarlanmış bir PRP üzerinden PTP/NTP saatidir.

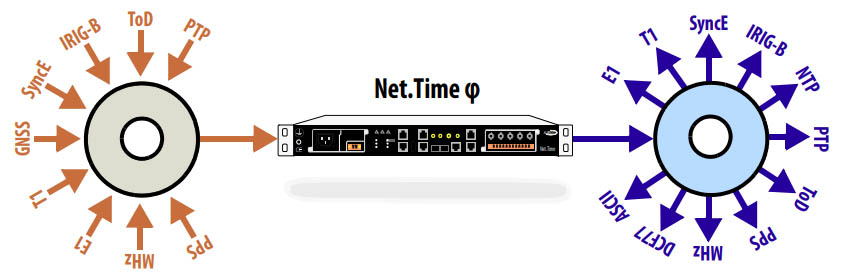

Fig 1. Zaman esnekliği demek her türlü giriş/çıkış olasıdır demektir.

Net.Time, PTP, NTP, SyncE, ToD, IRIG-B, PPS, T1, E1 ve MHz dahil olmak üzere çok çeşitli zamanlama sinyallerini dağıtmak için Ana (Master), Sınır (Boundary) ve Bağımlı (Slave) saat olarak yapılandırılabilen bir PTP / NTP cihazıdır. Net.Time, bekleme durumunda en yüksek zaman doğruluğunu sağlamak için bir atomik Rubidyum osilatörü ile donatılmıştır, OCXO ayrıca kilitli modda mükemmel bir zaman kararlılığı sağlamak için değerli bir seçenektir. Net.Time, iç devreleri disipline etmek için çoklu saat referanslarını kabul ettiği için gerçekten çok esnektir. GNSS varsayılan ve en belirgin referanstır ancak PTP, NTP, SyncE, ToD ve IRIG-B gibi sinyaller de ana referans girişleri olarak kullanılabilir ve hiyerarşik bir şekilde etkinleştirilebilir.

Şebeke Otomasyonu

Veri Toplama, Koruma Röleleri Şalt Cihazları, SCADA, Olay kaydı, Senkrofazörler, vb. gibi kritik uygulamalarda gerekli olan şebeke otomasyonunda zaman vazgeçilmez bir kaynaktır. Bilgilerin işlenmesi ve elektrik hizmetinin ara bağlantısını, kararlılığını ve performansını kolaylaştıran kompakt ve etkili bir güç hizmetini sürdürmek için doğru kararları alması için zamanla ilişkili olması gerekir.

Trafo Merkezinde Doğruluk

GNSS ortak bir referanstır, ancak parazit ve yanıltma onu savunmasız bir sinyal haline getirir. Bu sorunun kötü sonuçlarından kaçınmak için Net.Time yedekleme sırasına göre programlanabilen çoklu zaman referanslarını kabul ederek, Net.Time’ı gelişmiş, esnek ve çok yönlü bir saat haline getirir.

Net.Time özellikle beklemede kaliteli zamanlama sağlamak için bir OCXO veya Rubidium osilatörü ile donatılabilir.

Ölçeklenebilir Yapı

Net.Time φ (Phi), saatin her topolojiye göre yapılandırılmasını sağlayan ve çok sayıda trafo merkezinin senkronizasyon talebini karşılamak için benzersiz bir arayüz ve protokol kombinasyonu sunan beş modüle sahiptir.

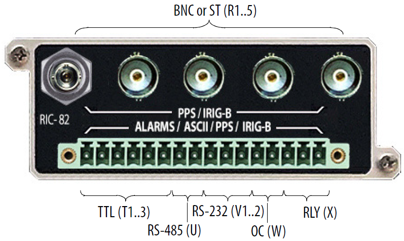

RIC84 Modules
RIC82 Modules

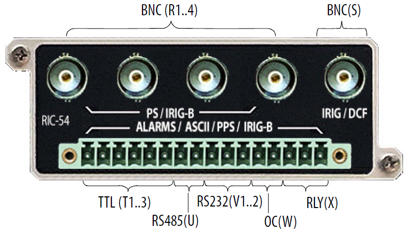

RIC54 Modules

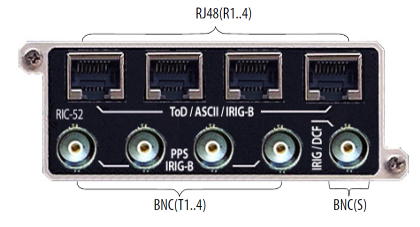

RIC52 Modules

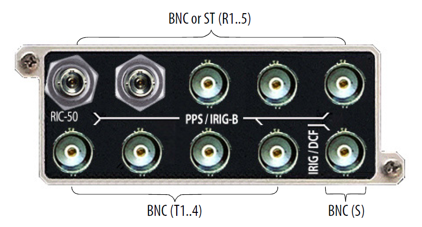

RIC50 modules

Fig 2. Zaman esnekliği demek her türlü giriş/çıkış olasıdır demektir.

PTP’ye sorunsuz geçiş

Birçok trafo merkezi, PTP’yi en gelişmiş zamanlama sinyali olarak kabul eden IEC-61850 standartlarını mevcut yapılarına uyarlamaktadır; ancak diğerlerinin yanı sıra IRIG-B, NTP, PPS gibi kurulu sinyal tabanı o kadar büyüktür ki, birçok trafo merkezi için yıllarca çalışmaya devam edecektir.

Bu gerçeği göz önünde bulunduran Net.Time, kullanılabilirlik ve kalite açısından tüm bu eski protokollere de eşit davranır ve tüm eski protokolleri işbirliğini, ara bağlantıyı ve nihayetinde sorunsuz geçişi destekleyen benzersiz ve güçlü bir mimari altında entegre eder. Bu nedenle, tüm zaman protokolleri önemle ele alınır ve maksimum düzeyde performans sağlanır.

Gelişmiş Web arayüzü

Kullanıcı dostu bir Grafik Kullanıcı Arayüzü (GUI), mühendislerin birimi izlemek ve tam olarak yapılandırmak için Net.Time ile etkileşime girmesine izin verir. Uygulama, üniteden internet veya herhangi bir Ethernet/IP ağı aracılığıyla indirilir.

                      Fig 3. Çoklu giriş/çıkış süresi referansları.

Uygulamalar

• Konvansiyonel Trafo Merkezleri
• IEC-61850 Trafo Merkezleri
• Demiryolları altyapıları
• Senkrofazörler
• Diferansiyel Tele Koruma
• Sanal Güç Araçları

Faydaları

• Atomik doğruluk
• Eksiksiz bütünleşme
• Doğrudan IRIG-B entegrasyonu
• Referansa göre hataya dayanıklı
• Her zaman talebine çözüm

Ürün Broşürü
Adobe big icon

Özellikler

• Çift Bağlantı Noktası
• 1Gb/s, 100Mb/s, 10Mb/s
• Optik / elektriksel arayüzler
• 65ºC Fansız Çalışma
• Tam PTP, NTP, ToD, IRIG-B, DCF77, n x MHz, n x PPS, T1, E1 desteği
• 512 PTP tek noktaya yayın istemcisi
• 22 eşzamanlı çıkış
• 9 zaman referansı
• 5 zamanlama modülü
• Rubidyum / OCXO osilatörü
• PRP üzerinden PTP / NTP
• Eşzamanlı PTP ve NTP
• Yerel PRP desteği
• Gelişmiş web arayüzü
