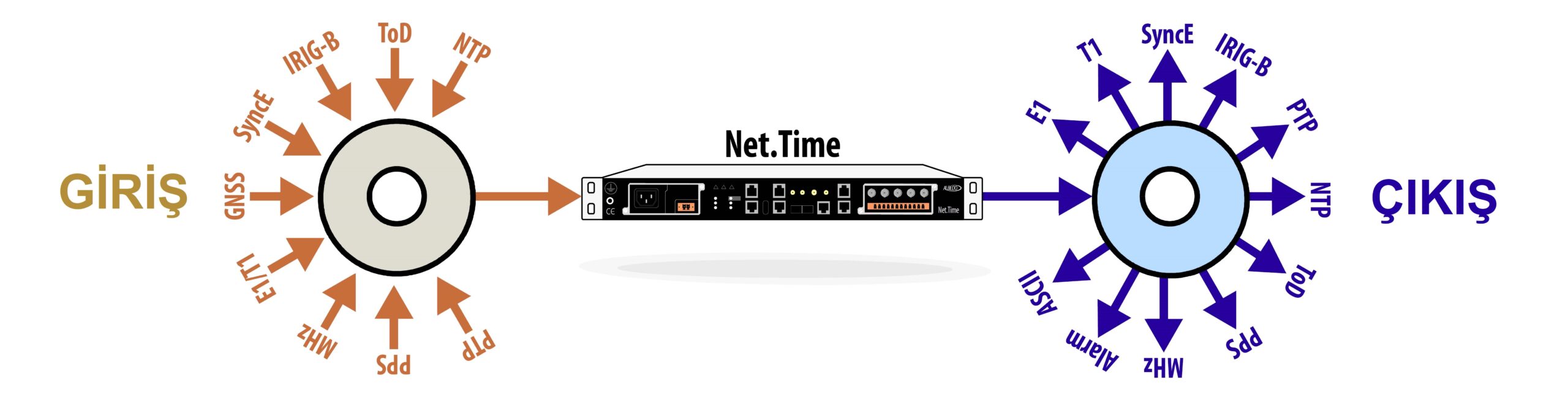

Fig 1. Zaman esnekliği demek her türlü giriş/çıkış olasıdır demektir.

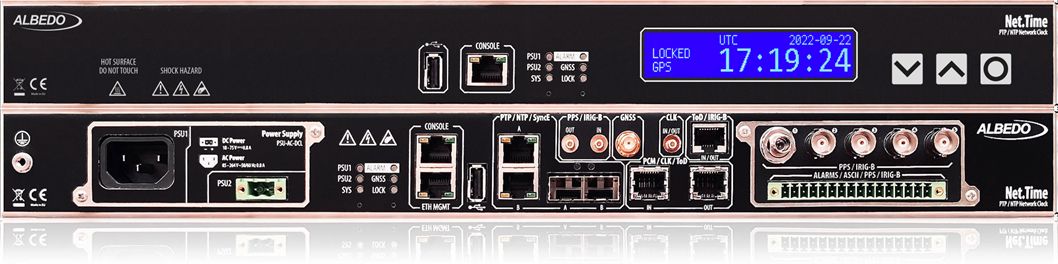

Net.Time, PTP, NTP, SyncE, ToD, IRIG-B, PPS, T1, E1 ve MHz dahil olmak üzere çok çeşitli zamanlama sinyallerini dağıtmak için Ana (Master), Sınır (Boundary) ve Bağımlı (Slave) saat olarak yapılandırılabilen bir PTP / NTP cihazıdır. Net.Time, bekleme durumunda en yüksek zaman doğruluğunu sağlamak için bir atomik Rubidyum osilatörü ile donatılmıştır, OCXO ayrıca kilitli modda mükemmel bir zaman kararlılığı sağlamak için değerli bir seçenektir. Net.Time, iç devreleri disipline etmek için çoklu saat referanslarını kabul ettiği için gerçekten çok esnektir. GNSS varsayılan ve en belirgin referanstır ancak PTP, NTP, SyncE, ToD ve IRIG-B gibi sinyaller de ana referans girişleri olarak kullanılabilir ve hiyerarşik bir şekilde etkinleştirilebilir.

Fig 2. Zaman esnekliği demek her türlü giriş/çıkış olasıdır demektir.

• Kritik görev uygulamaları için PRP saati üzerinden PTP /NTP
• Yerel PRP (DAN-P saati) Kırmızı kutu gerektirmez
• Heterojen ağları entegre etmek için PTP Telekom ve Güç profillerini destekler ve çevirir
• Dahili osilatör için OCXO / Rubidium mevcuttur
• Çoklu giriş/çıkış sinyalleri PTP, NTP, SyncE, 1PPS, E1, T1, MHz, Mb/s
• PTP’den herkese, NTP’den PTP’ye, IRIG-B’den PTP’ye protokol çevirisi
• Eski ve yeni protokollerin bir arada bulunmasını kolaylaştırır

Uygulamalar

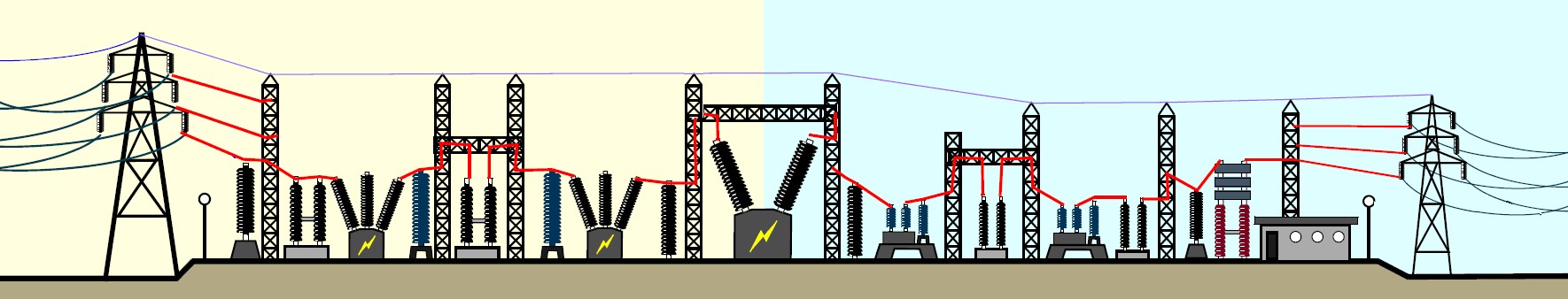

Enerji Dağıtım Trafoları

Akıllı şebeke otomasyonu, yoğun saat faturalandırması, sanal güç jeneratörleri veya kesinti yönetimi gibi görevler için son derece hassas zaman doğruluğu ve aynı zamanda kararlılık gerektirir. Kalıcı olarak denetlenen yüksek gerilim hatlarının otomatik olarak korunması için de akıllı şebeke otomasyonu şarttır; bir trafo merkezi bir olay algıladığında, doğru çalışmayı sağlamak için zaman damgası eklenir ve iletilir.

Fig 3. Zaman esnekliği demek her türlü giriş/çıkış olasıdır demektir.

Güç profili, PRP ve IRIG-B desteği ile Net.Time, hem eski hem de yeni arabirimlerin yatırımını ve desteğini güvence altına almak isteyen yeni sayısal trafo merkezleri için ideal bir çözümdür. Trafo merkezinde birçok kaynak, mikrosaniyeden milisaniyeye kadar değişen doğru senkronizasyon gerektirir.

Kablosuz WAN

Şebeke operatörleri, terminal yoğunluğunu artırmak ve hücre boyutunu azaltmak için şebeke ana taşıyıcısında doğru faz ve zaman hizalamasına gereksinim duyarlar. Frekansların yeniden kullanılması, devrin kontrol edilmesi, olayların kayıt günlüğüne dahil edilmesi ve mobil işi güçlendiren daha pek çok yeni hizmet için de zamanlama gereklidir. Telekom ağlarında Net.Time, uç noktalara konuşlandırılır ve genellikle PTP, SyncE, PPS, T1/E1 ve MHz gibi sinyallerle yüksek düzeyde doğruluk ve koruma sağlamak için bir sınır saati olarak yapılandırılır.

Fig 4. Yeni 5G ağları, frekans ve faz gereksinimi konusuna çok gereksinim duyar.

Yeni kablosuz yapılandırmalar, daha sık kullanılabilir frekansları yeniden kullanan hücrelerin boyutunu azaltmak için, senkronizasyon düzleminde daha güçlü gereksinimlere sahiptirler ve çok önemli olarak, kablosuz terminaller, faz bilgisini kullanarak verimliliği artırmak için yukarı/aşağı akış kanallarını paylaşmak zorundadırlar.

Hava Trafik Kontrolü

Zaman, Navigasyon Sistemlerinde düzgün çalışmayı sağlamak için önemli bir kaynaktır. IRIG-B, NTP ve TDM gibi devralınan sinyaller halen kullanımdadır ve bölge, hava trafik kontrol merkezleri ve havaalanları boyunca dağıtılmaktadır. Ancak benzersiz, doğru ve tutarlı bir senkronizasyon sağlamak için kademeli olarak GNSS tarafından disipline edilen atomik osilatörlerle donatılmış Net.Time, PTP zaman damgası sistemleri ile değiştirilmektedir.

Fig 5. Hava trafik kontrolü, yeni ve eski zamanlama sinyallerinin bir kombinasyonunu içerir.

Zamanlama, Hava Seyrüsefer Sistemlerinin doğru çalışmasını sağlamak için önemli bir kaynaktır. IRIG B, NTP ve TDM gibi eski sinyaller hala kullanımdadır, ancak GNSS tarafından disipline edilen atomik saatlere dayalı benzersiz, doğru ve tutarlı bir senkronizasyon sinyalleri sağlamak için kademeli olarak PTP zaman damgası ile değiştirilip IP ağı üzerinden tüm bölgeye dağıtılırlar.

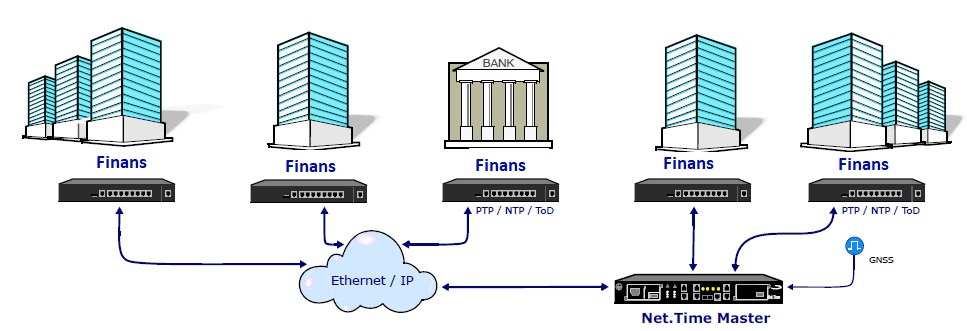

Finans Kurumları

Finansal hizmetler, yüksek hız, kullanılabilirlik, güvenlik ve güvenilirlik sağlayabilen güçlü taşıma katmanına dayanır. Zamanlama tarafında, NTP ve GNSS, düğümleri, işlemleri senkronize etmek ve zaman damgalı olayları kronolojik bir sırayla kayıt günlüğe eklemek için yaygın olarak kullanılmaktadır. Yine de bugün, bu hizmetin kalitesini ve işlevselliğini artıracak olan PTP’ye geçiş hızında olduğumuzu söyleyebiliriz.

Fig 6. Finansal kuruluşlar, işlemleri zaman damgalarıyla kaydetmeyi taahhüt eder.
