İlk Damlada Uyarı
İletken sıvı algılama kablosuna temas ettiğinde büyük bir su birikimi oluşması beklenmeden alarm üretilebilir.
HW-Group Su Kaçağı İzleme
HW-Group su kaçağı izleme çözümleri; veri merkezleri, sistem odaları, iklimlendirme tesisatı, kazan daireleri ve teknik hacimlerde su sızıntısının veya diğer iletken sıvı kaçaklarının erken aşamada algılanmasını sağlar.
Noktasal bir su dedektöründen farklı olarak WLD algılama kablosu, güzergâhı boyunca sızıntıyı izler. Uygulamaya göre ağ bağlantılı WLD2 veya bağımsız röle çıkışlı WLD-ECHO kullanılabilir.
Su Kaçağı Neden Erken Algılanmalıdır?
Küçük bir kaçak elektronik ekipmana ulaşmadan önce algılanırsa bakım ekibine müdahale için zaman kazandırır. Algılama kablosu özellikle geniş veya erişilmesi zor alanlarda noktasal sensöre göre daha kapsamlı koruma sağlayabilir.
Geniş Alan Koruması
Kablo; yükseltilmiş döşeme, boru hattı, klima çevresi veya duvar boyunca döşenerek uzun güzergâhları izleyebilir.
Kablo Hatası Takibi
WLD2 ve WLD-ECHO, kullanılan bağlantı yapısına göre algılama kablosunun kopması veya bağlantısının kesilmesini ayrıca izleyebilir.
Kritik Tesis Koruması
Veri merkezi, sunucu odası, HVAC, kazan dairesi, endüstriyel tesis ve ticari binalarda erken uyarı için kullanılabilir.
Noktasal Su Sensörü mü, WLD Algılama Kablosu mu?
İki yöntem de su kaçağını erken algılamak için kullanılabilir; ancak izledikleri alan ve uygulama biçimleri farklıdır. Noktasal sensör belirli bir risk noktasını izlerken WLD algılama kablosu, kablonun döşendiği güzergâh boyunca sürekli bir algılama alanı oluşturur.
WLD Algılama Kablosu
Kablonun herhangi bir algılama noktasına iletken sıvı temas ettiğinde alarm oluşturabilir. Yükseltilmiş döşeme altı, boru hattı, klima çevresi ve uzun duvar güzergâhları gibi kaçağın tam olarak nerede oluşacağının önceden bilinmediği alanlarda avantaj sağlar.
Noktasal Su Sensörü
Belirli ve iyi tanımlanmış bir risk noktasını izler. Alarm oluşması için sıvının sensörün algılama elektrotlarına ulaşması gerekir. Drenaj tavası, klima altı veya küçük lokal bölgelerde ekonomik ve basit bir çözüm olabilir.
| Özellik | Noktasal Su Sensörü | WLD Algılama Kablosu |
|---|---|---|
| Algılama alanı | Belirli bir nokta veya küçük lokal alan | Kablo güzergâhının tamamı |
| Alarm oluşması | Sıvının sensör elektrotlarına ulaşması gerekir | Sıvının kablonun herhangi bir algılama noktasına temas etmesi yeterlidir |
| Uzun alan koruması | Birden fazla sensör gerekebilir | Tek kablo güzergâhıyla geniş alan izlenebilir |
| Tipik kullanım | Drenaj tavası, klima altı, küçük lokal risk noktaları | Veri merkezi, yükseltilmiş döşeme, boru hattı, HVAC ve teknik hacimler |
| Seçim mantığı | Kaçak noktasının önceden bilindiği küçük alanlar | Kaçağın nerede oluşacağının öngörülemediği uzun veya kritik güzergâhlar |
Doğru seçim uygulamaya bağlıdır:
WLD kablosu noktasal sensörün her durumda yerine geçen bir çözüm değildir.
Küçük ve iyi tanımlanmış bir risk noktasında noktasal sensör daha ekonomik olabilir;
geniş veya kritik alanlarda ise WLD algılama kablosu daha kapsamlı koruma sağlar.
HW-Group Su Kaçağı İzleme Ürünleri
WLD2 ağ üzerinden bağımsız izleme sağlarken WLD-ECHO yerel sesli/görsel alarm ve kuru kontak entegrasyonu için kompakt bir çözümdür.

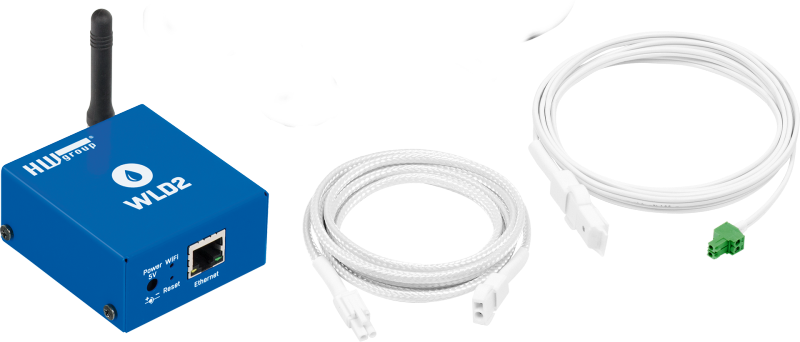

WLD2
Dört bağımsız WLD bölgesini Ethernet ve Wi-Fi üzerinden izleyen ağ tabanlı su sızıntısı dedektörüdür. E-posta, SNMP Trap ve SensDesk üzerinden alarm gönderebilir; PoE ile beslenebilir.
WLD bölgesi: 4 bağımsız giriş
Algılama kablosu: bölge başına 85 m’ye kadar algılama + 100 m’ye kadar uzatma kablosu
Haberleşme: Ethernet + Wi-Fi · SNMP · SensDesk
Besleme: PoE veya harici adaptör
WLD-ECHO
İki bağımsız algılama kablosu bölgesini destekleyen kompakt dedektördür. İletken sıvıyı erken aşamada algıladığında LED, sesli alarm ve röle çıkışı üzerinden uyarı verir. Ağ bağlantısı gerektirmeyen kuru kontak tabanlı sistemlere kolayca entegre edilebilir.
WLD bölgesi: 2 bağımsız giriş
Toplam kablo uzunluğu: bölge başına 185 m’ye kadar
Alarm: sesli + görsel + kuru kontak röle
Besleme: 2 × AA pil veya harici DC
WLD2 ve WLD-ECHO Karşılaştırması
| Özellik | WLD2 | WLD-ECHO |
|---|---|---|
| Temel yapı | Ağ tabanlı bağımsız izleme cihazı | Yerel alarm + kuru kontak dedektörü |
| WLD bölgesi | 4 | 2 |
| Ethernet / Wi-Fi | Evet | Hayır |
| PoE | Evet | Hayır |
| E-posta / SNMP | Evet | Harici izleme sistemi üzerinden |
| SensDesk | Doğrudan | Röle çıkışının bağlandığı uygun cihaz üzerinden |
| Yerel sesli alarm | Uygulama yapısına göre | Evet |
| Kuru kontak röle | Uzak çıkış senaryosu | Doğrudan röle çıkışı |
| Tipik seçim | Merkezi ağ izleme gereken tesisler | Basit, bağımsız veya panel entegrasyonlu sahalar |

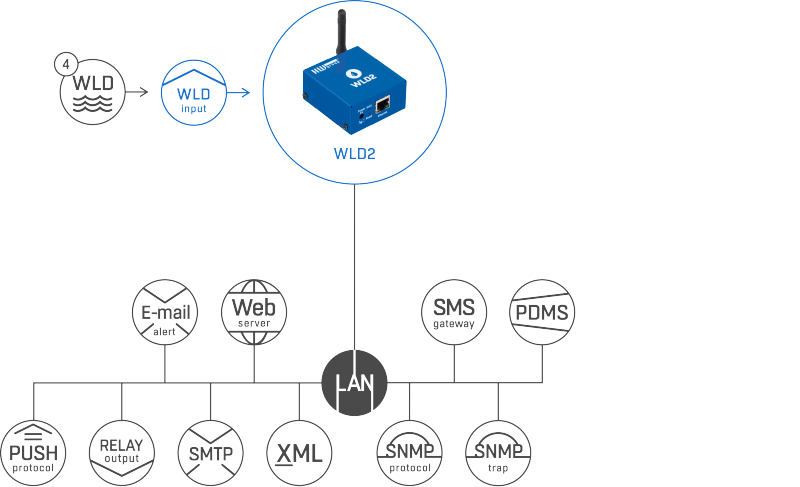

Tipik Su Kaçağı İzleme Mimarisi
Algılama kablosundan alarm yönetimine kadar sistem uygulama ihtiyacına göre yerel veya ağ tabanlı kurulabilir.
1. Algılama Kablosu
WLD Sensing Cable A / B ile güzergâh boyunca sıvı algılama
2. Dedektör
WLD2 veya WLD-ECHO
3. Alarm
E-posta / SNMP / röle / sesli ve görsel alarm
4. Entegrasyon
NMS, güvenlik paneli veya uygun HW-Group cihazları
5. Merkezi İzleme
WLD2 ile SensDesk üzerinden çoklu lokasyon takibi
Su Kaçağı İzleme Uygulama Alanları

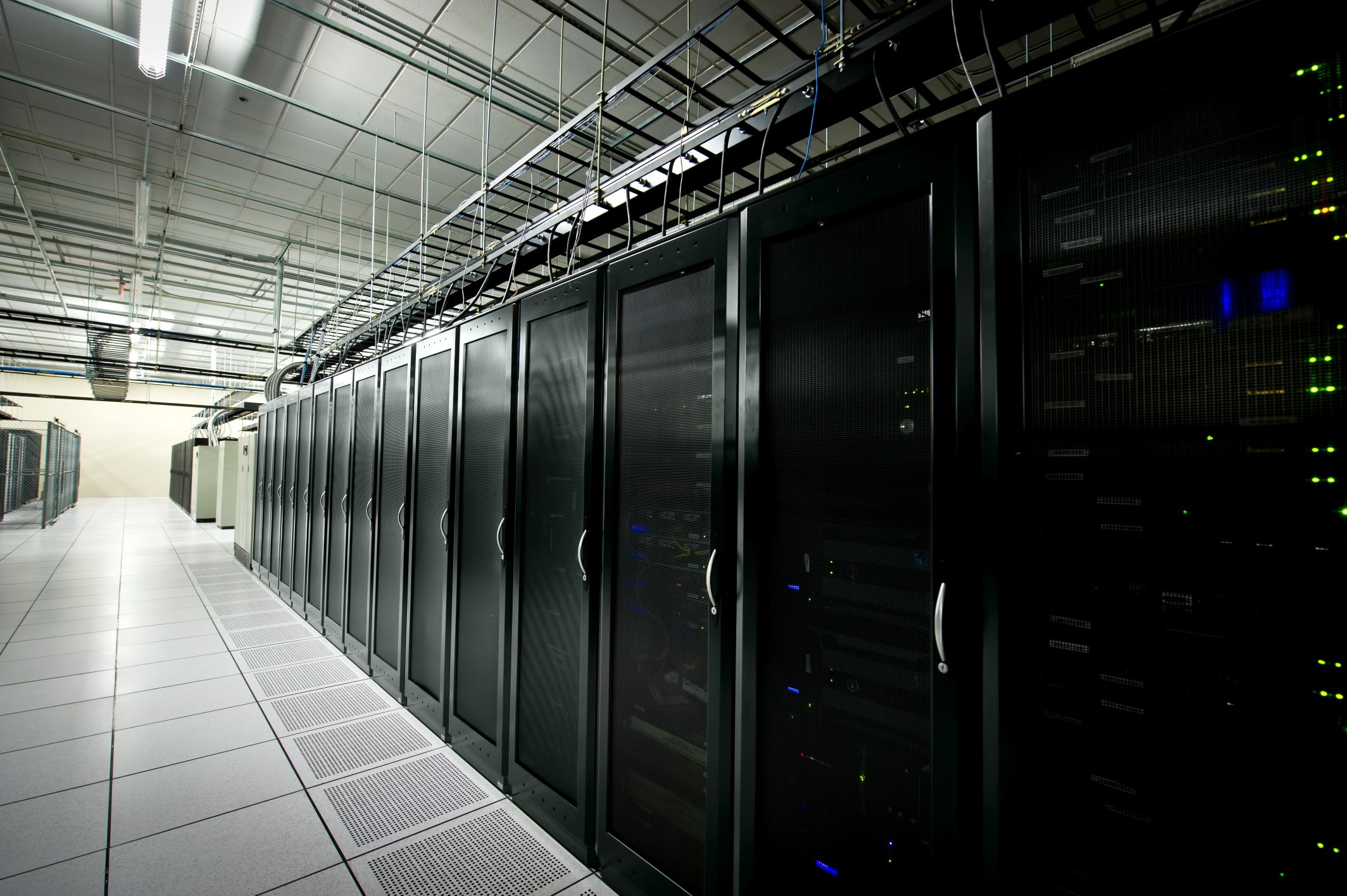

Veri Merkezi ve Sunucu Odası
Yükseltilmiş döşeme altı, klima drenajı, soğutma üniteleri ve kritik kabin çevresinde su kaçağı izleme ve erken alarm.
HVAC ve Teknik Tesisat
Klima, chiller, yoğuşma hattı, pompa, vana ve boru güzergâhlarında kaçak veya kondens takibi.
Endüstri ve Ticari Binalar
Tank, üretim hattı, bodrum, otel, ofis ve benzeri alanlarda su hasarını azaltmaya yönelik erken uyarı.
WLD Algılama Kabloları
Su sızıntısı çözümünün kapsama alanını belirleyen ana eleman algılama kablosudur.
WLD Sensing Cable A
Su ve diğer iletken sıvıları kablonun tüm uzunluğu boyunca algılamak için kullanılan standart WLD algılama kablosudur.
WLD Sensing Cable B
Farklı tesis ve montaj gereksinimlerinde kullanılabilen, güzergâh boyunca iletken sıvı algılayan WLD kablo seçeneğidir.
WLD A Tip mi, B Tip mi? Kablo Seçimi
Her iki kablo tipi de aynı temel prensiple çalışır ve kablonun tüm algılama uzunluğu boyunca su veya diğer iletken sıvıları tespit eder. Temel fark mekanik yapı, çap ve kuruma davranışıdır.
WLD Sensing Cable A
- Yaklaşık çap: 6 mm
- Daha kalın ve daha sağlam mekanik yapı
- Klasik WLD uygulamaları için uygun
- Uzunluk seçenekleri: 2 m / 10 m / 50 m
- Yükseltilmiş döşeme, boru çevresi ve teknik hacimlerde yaygın kullanım
WLD Sensing Cable B
- Yaklaşık çap: 3,2 mm
- Daha ince ve daha hafif yapı
- Islandıktan sonra daha hızlı kuruma avantajı
- Uzunluk seçenekleri: 2 m / 5 m / 10 m / 50 m
- Dar alanlar ve daha hızlı yeniden devreye alma gereken uygulamalar için avantajlı
Seçim özeti:
Daha sağlam ve klasik saha kullanımı için A Tip; daha ince yapı ve daha hızlı kuruma
avantajı istenen uygulamalarda B Tip tercih edilebilir. Algılama işlevi açısından
her ikisi de aynı WLD sistem mimarisinin parçasıdır.
WLD A Tip Algılama Kablosu Teknik Yapısı
WLD A tip algılama kablosu, su veya etilen glikol gibi iletken sıvıları yalnız tek bir noktada değil, kablonun tüm algılama uzunluğu boyunca tespit eder. Bu nedenle yükseltilmiş döşeme altı, duvar boyunca veya boru çevresinde geniş bir alanın sürekli izlenmesi için uygundur.
Algılama kablosu dar dönüşler ve karmaşık güzergâhlarda kullanılabilir; boru çevresine sarılabilir, zemin veya duvar boyunca yönlendirilebilir.
Normal saha koşullarındaki mekanik baskı veya kablonun üzerinden geçilmesi tek başına su alarmı oluşturmaz; bu özellik kapı eşiği gibi alanlarda montajı kolaylaştırır.
Su ile temas eden algılama kablosu uygun şekilde temizlenip kurutulduktan sonra yeniden kullanılabilir; tek kullanımlık bir sensör değildir.
WLD Sensör Kablosu Nasıl Çalışır?
- Kablonun algılama bölümü boyunca su veya başka bir iletken sıvı tespit edilir.
- Birkaç damla sıvı bile erken alarm oluşturabilecek seviyede algılanabilir.
- Algılama kablosu ile algılama yapmayan uzatma kablosu aynı bölgede birlikte kullanılabilir.
- Bağlı WLD cihazı normal, su algılandı ve kablo bağlantı hatası gibi durumları ayırt edebilir.
- Kablo; zemin, duvar, klima çevresi ve boru hattı gibi farklı yüzeylere sabitlenebilir.
Kablo Bileşenleri ve Uzunluklar
- WLD A tip algılama kablosu: 2 m / 10 m / 50 m seçenekleri.
- Bağlantı kablosu: 2 m; yeşil terminal bloğu ve sonlandırıcı ile.
- Algılama yapmayan uzatma kablosu: 5 m.
- WLD2 için algılama kablosu: bir bölgede toplam 85 m’ye kadar.
- Toplam bölge uzunluğu: algılama + uzatma kablosu birlikte 185 m’ye kadar çıkabilir.
Kurulum notu:
Algılama kablosu ile algılama yapmayan uzatma kablosunun birlikte kullanılması,
yalnızca su riski bulunan bölümlerin sensör kablosuyla kaplanmasını sağlar. Böylece uzun güzergâhlarda
gereksiz algılama kablosu kullanımı azaltılabilir.
WLD2 ve SensDesk
Ağ bağlantılı WLD2, SensDesk tabanlı portal üzerinden diğer HW-Group cihazlarıyla birlikte merkezi olarak izlenebilir. Böylece farklı lokasyonlardaki su sızıntısı alarmları, cihaz durumları ve olay geçmişi tek ekranda takip edilebilir.
SensDesk merkezi izleme sayfasına gidin
HW-Group çözüm ailesi:
su kaçağı ve su sızıntısı alarmını sıcaklık, nem ve diğer çevresel parametrelerle birlikte değerlendirmek için
HW-Group çevresel izleme ana sayfasını;
veri merkezi uygulamaları için
Veri Merkezleri ve Sunucu Odaları
sayfasını inceleyebilirsiniz.
Ürün kapsamı notu:
Bu pillar sayfa güncel WLD2, WLD-ECHO ve WLD algılama kablosu mimarisine odaklanır.
Eski nesil veya proje bazlı WLD ürünleri yalnızca mevcut kurulu sistemlerin devamlılığı açısından
ayrıca değerlendirilmelidir.
Üretici teknik bilgileri:
WLD ürün ailesinin güncel teknik dokümanları için
HW-Group resmi web sitesini
inceleyebilirsiniz.
Su Kaçağı İzleme SSS
Su kaçağı izleme sisteminde WLD algılama kablosu nasıl çalışır?
Algılama kablosu güzergâhı boyunca su veya başka bir iletken sıvıyla temas ettiğinde bağlı WLD cihazı alarm durumuna geçer. Bu yapı tek bir nokta yerine kablo boyunca daha geniş bir alanı izlemeyi sağlar.
WLD2 ile WLD-ECHO arasındaki temel fark nedir?
WLD2 Ethernet ve Wi-Fi bağlantılı, SensDesk ve SNMP gibi ağ tabanlı izleme yöntemlerini destekleyen dört bölgeli cihazdır. WLD-ECHO ise iki bölgeli, yerel sesli/görsel alarm ve kuru kontak röle çıkışı sağlayan daha kompakt çözümdür.
Algılama kablosu koparsa sistem bunu fark eder mi?
WLD2 ve WLD-ECHO, desteklenen bağlantı yapısında kablo kopması veya bağlantı kesilmesi durumunu ayrı bir arıza durumu olarak algılayabilir.
WLD2 kaç bağımsız bölgeyi izleyebilir?
WLD2 dört bağımsız WLD algılama kablosu bölgesini izleyebilir. Her bölge ayrı değerlendirildiği için kaçak kaynağının hangi alanda olduğu daha kolay belirlenebilir.
WLD-ECHO ağ bağlantısı olmadan kullanılabilir mi?
Evet. WLD-ECHO yerel LED ve sesli alarmın yanında kuru kontak röle çıkışı sağlar. Bu nedenle güvenlik paneli veya başka bir kuru kontak girişli sistemle ağ bağlantısı olmadan da kullanılabilir.
Su sızıntısı alarmları SensDesk'te görülebilir mi?
WLD2 doğrudan SensDesk tabanlı portala bağlanabilir. WLD-ECHO ise röle çıkışının uygun bir HW-Group izleme cihazına bağlanmasıyla merkezi sisteme dahil edilebilir.
