SD-WLD Su Sızıntısı Algılama Dedektörü

Uzaktan İzleme | Yönetim

1 Girişli, Ethernet ve WiFi Destekli Su Sızıntı Dedektörü

SD-WLD, WLD Algılama kablosu kullanılarak Su Sızıntısı Tespiti için basit bir uzaktan izleme ünitesidir. WLD sensörü, algılama kablosunun tüm uzunluğu boyunca su algılar. SD-WLD, 1 WLD bölgesi için WLD girişine sahiptir ve toplamda 185 m’ye kadar 1 algılama kablosunun (uygun maliyetli uzatma kablosuyla birlikte uzatılabilir) bağlanmasına olanak tanır.

Algılama kablosu, tüm kablo uzunluğu boyunca birkaç damla kadar bile az iletken sıvıyı algılar. Erken tespit ve uyarı sayesinde SD-WLD, beklenmedik olumsuz çevre koşullarından kaynaklanan önemli hasarları önleyebilir.

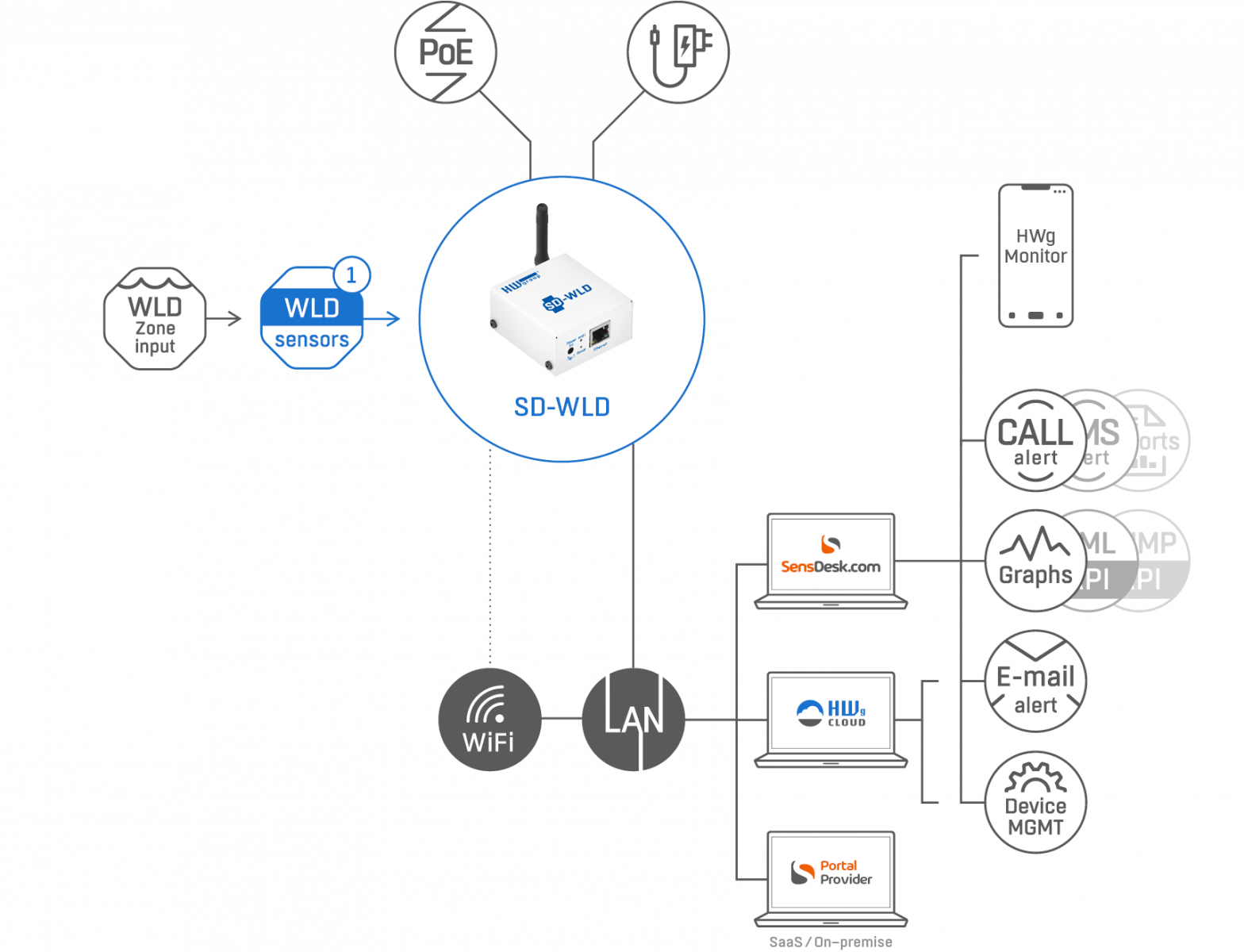

Yapılandırma için SD-WLD, yerleşik bir web sunucusuna ve WiFi bağlantısına sahiptir. Cihazın herhangi bir SensDesk Teknoloji portalına ve SensDeskMobile uygulamasına bağlı olması gerekir. Tüm SMS/E-posta uyarıları, PDF raporları ve merkezi cihaz yönetimi portal üzerinden gerçekleştirilir.

SD-WLD, size uzun vadeli güvenilir uyarılar, grafikler, PDF raporları, açık API, uzaktan cihaz yönetimi vb. sağlayan HWg İzleme Ekosistemi’nin (sensörler + cihazlar + SensDesk Teknoloji portalı) bir parçasıdır. Doğru Su Algılama ve erken uyarı, Veri merkezleri vb. gibi birçok işletmenin vazgeçilmezidir. HW grubunun Su Kaçak Tespit Sistemi, tesisinizi sizi tehdit edebilecek yüksek maliyetli su hasarlarına karşı korumak için geliştirilmiş karmaşık bir çözümdür.

SD-WLD Özellikler

WiFi (geniş kapsama alanı için harici anten, 2.4GHz, 802.11 b/g/n desteği) ve Ethernet üzerinden aynı anda iletişim kurabilme.
Gömülü WEB sunucusu (WiFi kurulumu).
5V veya PoE gücü.
Basit kurulum, DHCP’yi destekler.
Şifreyle korunan güvenlik.
SensDesk Teknoloji portalı desteği.
Basit e-posta uyarısıyla ücretsiz portal (HWg-cloud) mevcuttur.
WLD algılama kablosu için bir algılama bölgesi / algılama girişi (Kablo Tipi A).

Uygulamalar ve Kullanım:

Sızdıran boru tespiti (boru boyunca sarılı kablo)
Bir alanda su algılama: Bir odanın duvarları boyunca döşenen WLD algılama kablosu

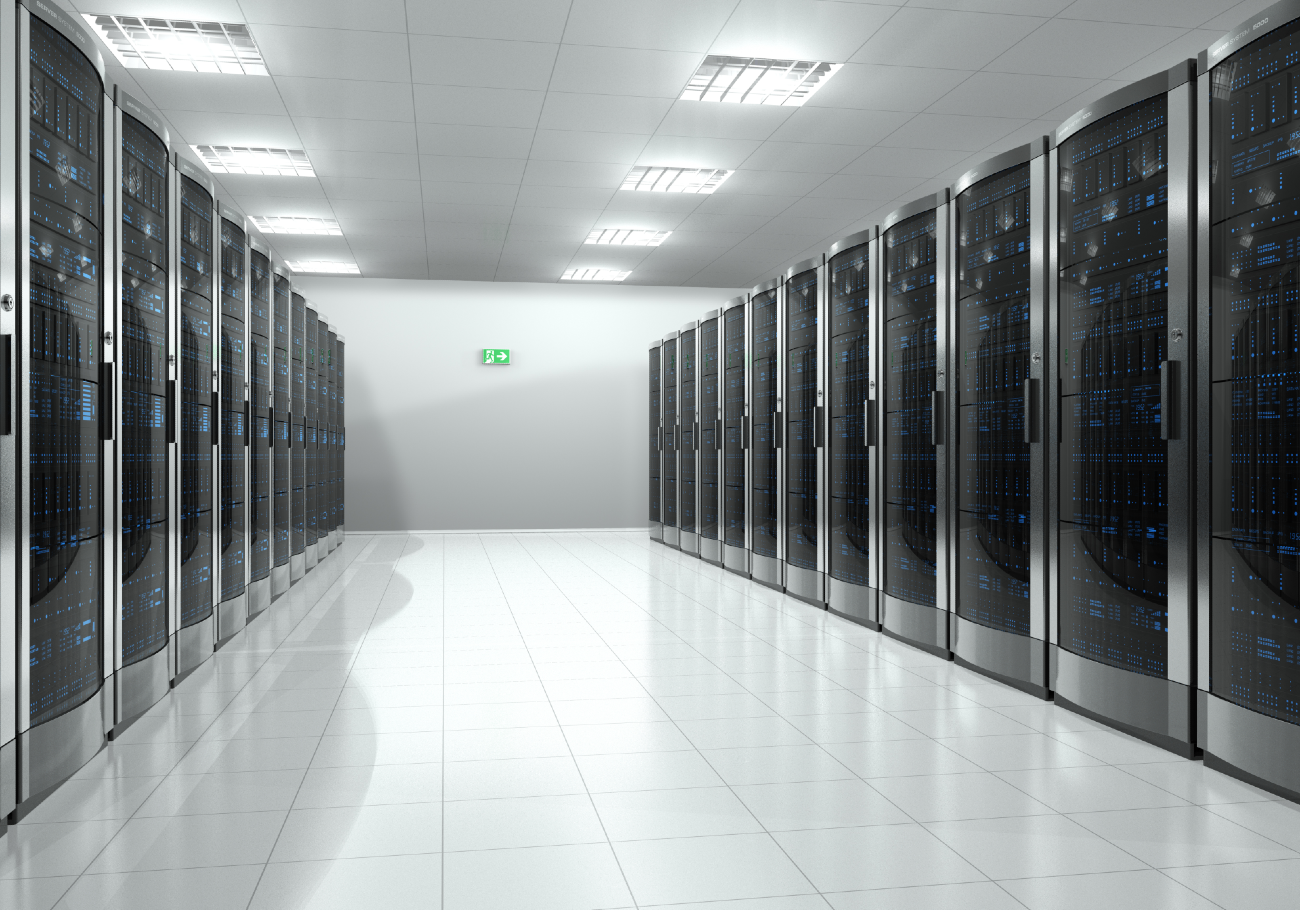

Veri Merkezlerinde Su (Yükseltilmiş Zemin Altı / Asma Tavan Üstü)
Damlama tepsilerindeki su sızıntılarının tespiti
Klima çıkışlarının altındaki su sızıntılarının tespiti

Ürün Broşürü

Portal Gerekmektedir

Tüm IoT İzleme Cihazlarının düzgün çalışması için herhangi bir SensDesk Teknolojisi tabanlı portala (SaaS) bağlı olması gerekir.

SensDesk Teknolojisi, uzaktan sensörleri ve cihazları yönetmek için HW grubuna ait bir portal çözümüdür (yalnızca HW grubu ürünleri için). Portallar tüm değerlere merkezi bir genel bakış sunar ve alarmların, raporlamanın, geçmiş kayıtlarının, çıktıların “Açık API”’ye gönderilmesi vb. gibi özelliklerin değişken bir kombinasyonunu sağlar.

Çeşitli portallar mevcuttur. HW Group, HWg-cloud.com ve SensDesk.com’u sağlar; Ayrıca 3. taraf şirketler ise 10’dan fazla başka portalları sağlamaktadır.

HWg-cloud.com: Sınırlı ve Ücretsiz Portal

- Varsayılan önceden yapılandırılmış portal seçeneği
- Cihaz üreticisi HW-Group tarafından sağlanır
- e-posta uyarıları gönderir ve temel uzaktan cihaz yönetimi sunar
- SensDesk Teknolojisi’nin gelişmiş özellikleri mevcut değildir
- Cihazlarınızı istediğiniz zaman HWg-cloud.com’dan herhangi bir başka SensDesk Teknoloji portalına taşıyabilirsiniz.

Sensdesk.com: Gelişmiş Özellikler - Ücretli Portal

Çeşitli abonelik planı seçenekleri
SMS / Sesli Çağrı uyarıları
Grafikler / Çoklu Grafikler (veri geçmişi)
PDF Raporları
E-posta uyarıları/alarm yükseltme
Cihaz Geçmiş Günlüğü
Açık API: Tüm sensör değerlerine XML / SNMP protokolleri aracılığıyla ulaşılabilir

Neden Bir Portala İhtiyacınız Var?

Portalın kullanılması IoT izleme cihazlarının kurulumunu az tecrübeli personel tarafından bile yapılmasını sağlar. IoT cihazlarını kurmak için sitede herhangi bir uzmana ihtiyacınız yoktur.
Portal daha sonra uyarı gönderebilir, uzaktan cihaz yönetimi sağlar. Portal, tüm sensörlerinize ve grafiklerinize genel bakış, raporlama ve Açık API’yi içeren tek bir yerdir.
Portalın (Hwg-cloud.com) varsayılan ücretsiz sürümü bile, cihazın bağlantısı kesildiğinde/sensör değerine ilişkin alarm olduğunda sizi e-postayla uyarabilir.

Tüm Sensör Bilgileriniz 7/24 Cebinizde

Tüm sensör değerlerinizi gösteren bir ekranı cebinizde 7/24 yanınızda taşıyabilirsiniz. HWg Monitor mobil uygulamasını kontrol ediniz. Uygulama, Android / iOS telefonunuzda, Android TV’de veya duvara kurulu tablette çalışır.

Alarm

SensDesk.com herhangi bir Alarm durumunda cep telefonunuza SMS göndererek veya Sesli arama yoluyla sizi anında uyarabilir. Zaman kritikse her saniye önemlidir. Alarm veren bir duruma anında tepki verilmesine, örneğin bir sireni çalıştırabilen uzak röle çıkışının kapatılması/açılması yoluyla da müdahale edilebilir. Hızlı uyarılar, Alarm durumunda yüksek maliyetli hasar riskini azaltır. Sorun devam ederse portaldan gelen uyarılar daha yüksek seviyeye veya başka bir kişiye iletilebilir.

Grafik Olarak Sensör Değerleri

Uzak bir sahanın genel durumu, sensör değerlerinde önemli dalgalanmalar ilk bakışta kolayca görülebilir. Zaman olaylarını karşılaştırmak için popüler bir özelliktir. SensDesk.com sistemi aynı zamanda cihaz çalışmadığında veya herhangi bir sensör belirlenen limitlerin dışına çıktığında sizi uyaran sensör değeri grafiklerini de gösterir.

PDF Raporları

Bir veya birden fazla konumdaki sensör değerlerinin grafiksel gösterimleri ile anlaşılır raporları, düzenli aralıklarla PDF (CSV) formatında raporları kolaylıkla oluşturabilirsiniz. Raporlar yazdırılabilir ve müşterinizin faturasına eklenebilir. İlaç / diğer üretim (HACCP) için raporlar mümkündür.

Açık API Desteği

SensDesk.com’daki verileri başka herhangi bir sisteme bağlayabilirsiniz. Portal, kullanıcı hesabına (tüm bağlı sensörler) Açık API (SNMP, XML) aracılığıyla erişilebilir.

Tüm sensörlerin / mevcut değerlerin bir listesi XML formatında indirilebilir (HTTP get).
Tüm değerler SNMP v1/v3 protokolü üzerinden okunabilir.

Kontrol Panellerinin, Çoklu Grafiklerin ve Raporların sayısı, abonelik planının yanı sıra geçmiş günlüğünün uzunluğuyla da sınırlıdır.

Sensör Çalışma Geçmişi

Kolaylıkla sensörlerin geçmiş günlüklerine ilişkin detaylı raporlarını oluşturabilirsiniz.

Diğer WLD Cihazları

Su Sızıntısı Algılama (WLD), algılama kablosunun tüm uzunluğu boyunca sıvıyı algılayan bir WLD algılama kablosu kullanır; bu, aynı anda geniş bir alanın izlenebileceği anlamına gelir. En küçük miktarda sıvı bile (birkaç damla) uyarı gönderebilir.

	WLD2	NB-WLD	WLD-Relay
Algılama Alanları Sayısı Tipi	4	1	1
WLD En Çok Mesafe	185m / Alan	60m	185m

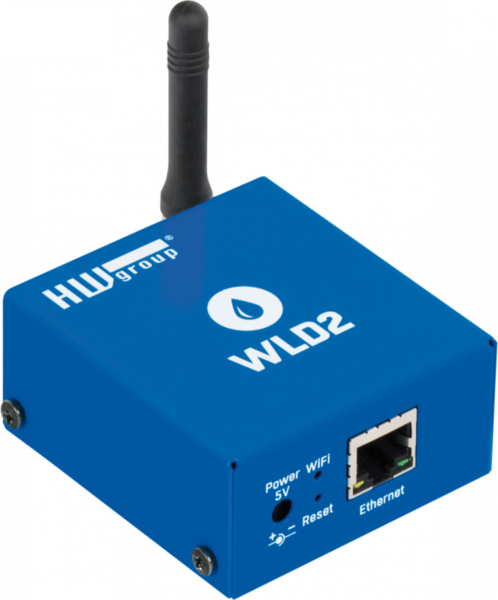

WLD2 (LAN ve WiFi, 4 WLD bölge, tek başına izleme)
NB-WLD (NB-IoT network, 1 WLD bölge IoT İzleme, portal gerekli)

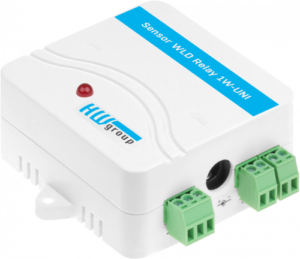

Sensör WLD Relay 1W-UNI (1W-UNI – RJ11 / Röle çıkışı, 1 WLD bölge)

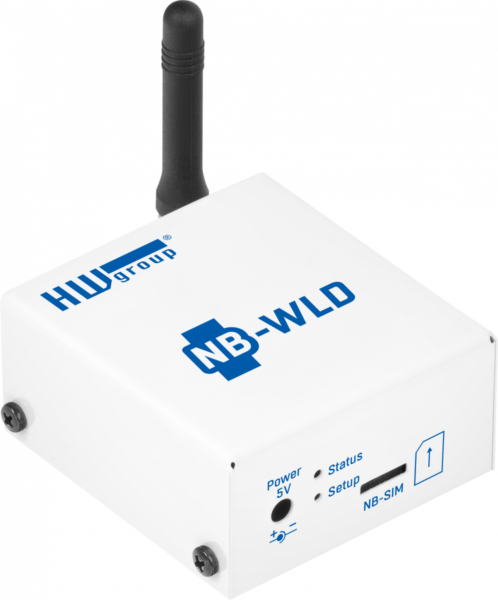

NB-WLD

WLD-Relay

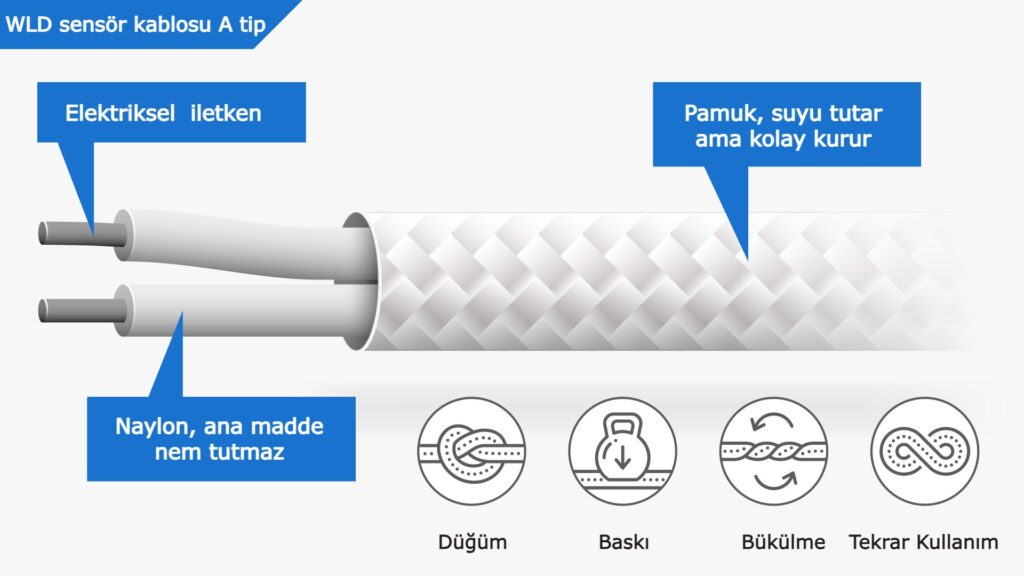

WLD A tip su sızıntısı algılama kablosu

WLD algılama kablosu tip A, herhangi bir iletken sıvının varlığının algılanmasına yönelik bir sensördür. Sıvı, WLD algılama kablosunun tüm uzunluğu boyunca algılanır; bu, genişletilmiş alanın aynı anda izlendiği anlamına gelir. Kablo, veri merkezlerinde zeminlerin altından veya duvarlar boyunca yönlendirilebilir veya boruların etrafına sarılabilir. En küçük hacimdeki iletken sıvı bile (su, etilen glikol…) alarmı tetikleyebilir. Algılama kablosu WLD sisteminin temel bileşenidir; kablonun düzgün çalışması için bir WLD cihazına veya WLD rölesine ihtiyacı vardır.

Algılama kablosu, size uzun vadeli güvenilir uyarılar, grafikler, PDF raporları, açık API, uzaktan cihaz yönetimi vb. sağlayan HWg izleme ekosisteminin (sensörler + cihazlar + SensDesk Teknoloji portalı) bir parçasıdır. Doğru Su Algılama ve erken uyarı çok önemlidir. Veri merkezleri vb. gibi birçok işletmede HW grubuna ait Su Kaçak Tespit Sistemi, tesisinizi sizi tehdit edebilecek yüksek maliyetli su hasarlarına karşı korumak için geliştirilmiş karmaşık bir çözümdür.

WLD algılama kablosu farklı uzunluklarda üretilir, talep üzerine özel uzunlukta kablo üretilir.

• WLD algılama kablosu A – 2m
• WLD algılama kablosu A – 10m
• WLD algılama kablosu A – 50m

WLD sensör kablo özellikleri

Düğüm sınırı olmadan

WLD Tip A algılama kablosu herhangi bir bükülme yarıçapıyla sınırlı değildir. Algılama kablosu düğümlenebilir ve yine de düzgün çalışır. Bu nedenle kurulumu kolaydır ve özel eğitim gerektirmeden yapılabilir. WLD algılama kablosu diğer elektrik kablolarından sonra da takılabilir çünkü çevredeki kabloların hareketinden kaynaklanan hareketler yanlış alarmlara neden olmaz.

Kavrama sınırı olmadan

Su algılama işlevi, makul bir aralıktaki nokta basıncıyla sınırlı değildir. Kablo üzerine basılabilir veya baskı uygulanabilir; yanlış alarm gönderilmez. Ayrıca kapı eşiğinin altından da geçirilebilir.

Bükülme sınırı olmadan

WLD Tip A algılama kablosu diğer elektrik kabloları gibi bükülebilir.

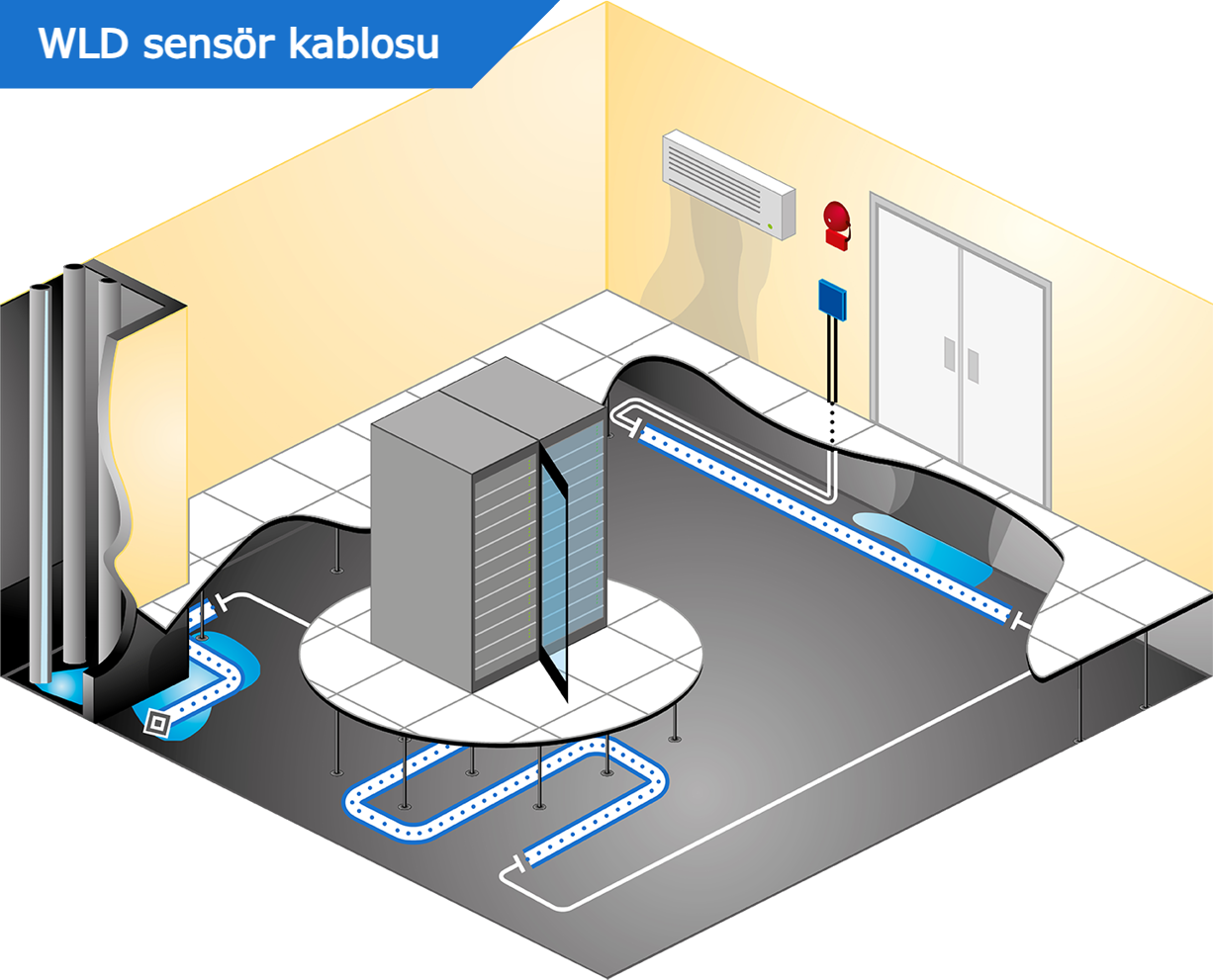

WLD Sensör Kablo Nasıl Çalışır?

WLD algılama kablosunun tüm uzunluğu boyunca su (veya başka bir iletken sıvı) algılanır.
Erken uyarı – birkaç damla sıvı bile tespit edilir.
Uzun vadeli stabil su sızıntısı tespit sistemi (sahte/yanlış alarm yok.)

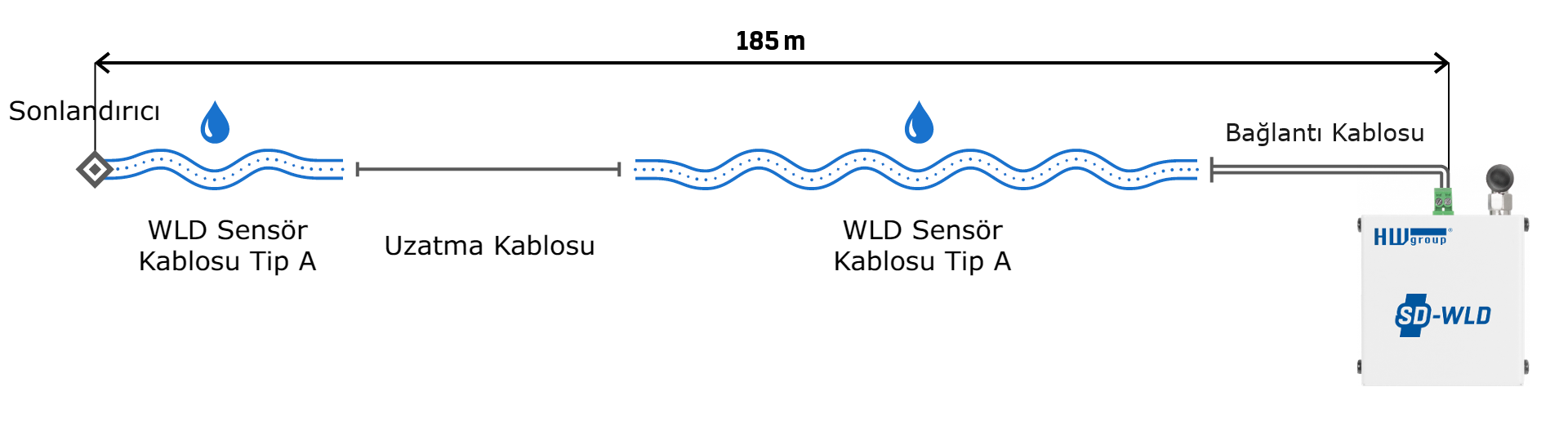

WLD algılama kablosu, maksimum toplam uzunluğa kadar sızıntı algılamayan uzatma kablosuyla kolayca birleştirilebilir. 185 m (NB-WLD için 60.)
WLD sistemi, kablonun algılama ve algılamayan bölümlerini birleştirerek uygun maliyetli bir çözüm haline getirebilir.
WLD algılama kablosu yeniden kullanılabilir (sulu kablo temizlenebilir, kurutulabilir ve tekrar kullanılabilir.)
WLD2, NB-WLD, SD-WLD ve Sensör WLD Rölesi 1W-UNI ile kullanılır.
Kolay ve düşük maliyetli kurulum, Uzun vadeli güvenilirlik.
WLD bölgesi uzunluk sınırı (60 / 185m), WLD bölgesi girişi olan kullanılan cihaza göre tanımlanır.
PoE üzerinden veya harici bir adaptörden güç alır.
Algılama durumları: 0 = Tamam / 1 = Su basmış / 2 = WLD kablosu bağlı değil.
Zemin üzerine bant ile serilebilir, boruların etrafında dolanarak monte edilebilir, duvara monte edilebilir.

Kolay ve düşük maliyetli kurulum

Kablo, veri merkezlerinde zeminlerin altından veya duvarlar boyunca yönlendirilebilir veya boruların etrafına sarılabilir.
WLD algılama kablosu kurulumu, diğer elektrik kabloları takıldıktan sonra bile gerçekleştirilebilir.
WLD algılama kablosunun kurulumu için özel bir eğitim gerekli değildir.
Olası su varlığına göre algılamalı ve algılamasız (uzatma) kabloların kombinasyonu yapılabilir.
Her ihtiyaca özel çözümler mümkündür.

Uzun süreli stabil algılama

WLD algılama kablosu bir kez kurulduktan sonra yanlış alarm üretmez.
Çevredeki kabloların hareketinden kaynaklanan mikro hareketler yanlış alarmlara neden olmaz.
Hızlı reaksiyon – suyun birkaç damlası bile algılanacaktır.
Mekanik olarak bağlantısı kesilmiş WLD algılama kablosu gösterilecektir.

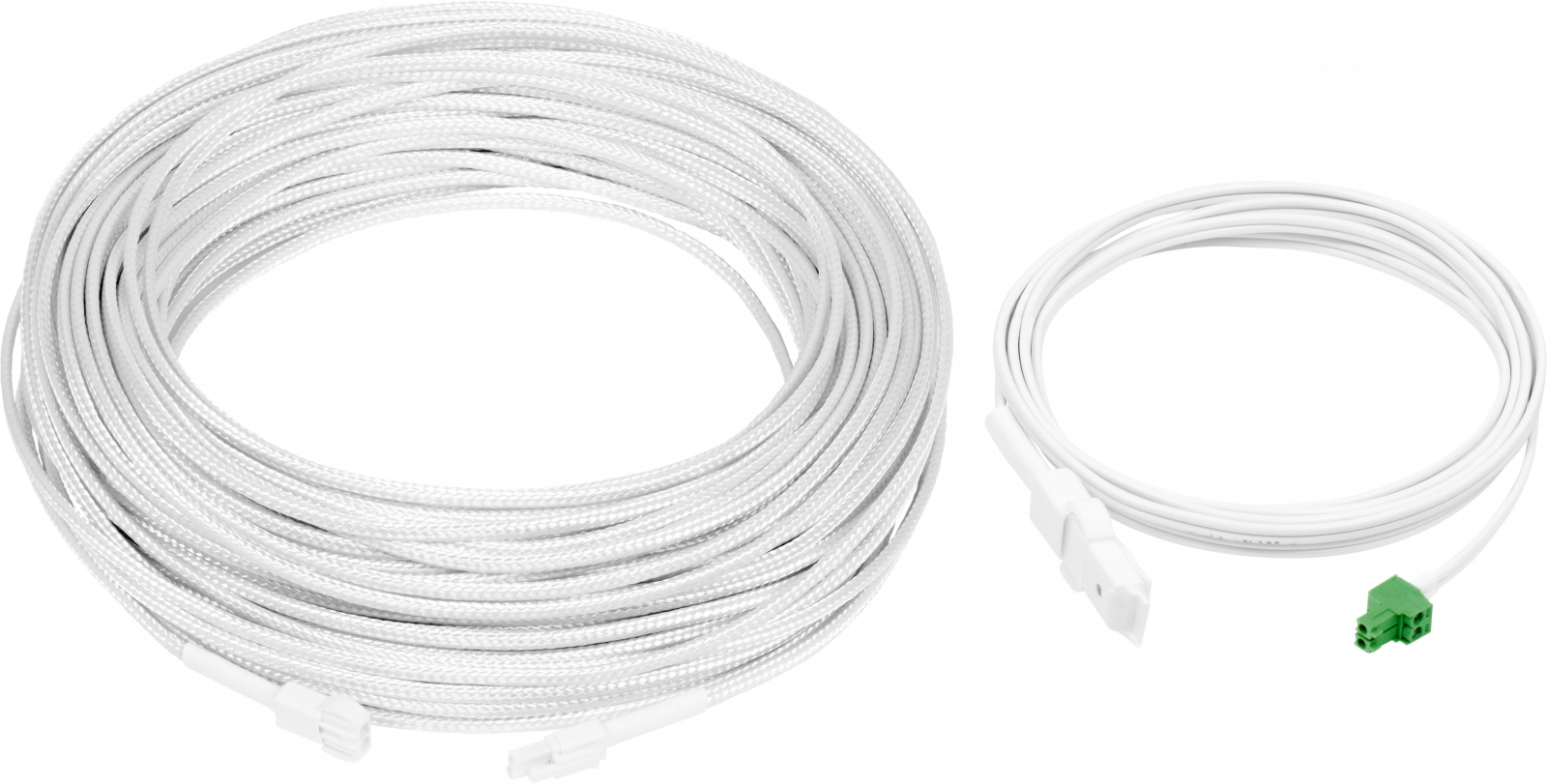

WLD kablo bileşenleri

WLD algılama kablosu 2 m, 10 m 50 m uzunluklarda sağlanır. Bir bölgedeki algılama kablosunun uzunluğu maksimum 85m olabilir. Kablo, uzatmalı algılamasız kabloyla toplamda 185 metre/bölgeye kadar uzatılabilir (NB-WLD için 60 m). Bölgenin sonunda sonlandırıcı gereklidir (Bağlantı kablosuna dahildir).

Bağlantı kablosu – 2m (Yeşil terminal bloğu, 2m, Sonlandırıcı)
WLD Algılama kablosu A tip – 2m / 10m / 50m
WLD uzatma kablosu A tip – 5m

Su Kaçağı Tespit Sistemi Neden Su Baskını Dedektöründen Daha İyidir?

Birçok işletmede suyun tespiti önemlidir. Tesisinizde suyun varlığını tespit etmenin farklı yolları vardır. HW grubu, tesisinizi sizi tehdit edebilecek her türlü su hasarına karşı korumak için geliştirilen Sensör kablosuyla Su Kaçak Tespiti (WLD) konusunda ideal çözümü sunar. Ayrıca tek noktada Su baskını tespiti için de basit bir sensör sunuyoruz. Bu makalede, Algılama kablosuyla Su Kaçağı Tespiti ile Su Baskını sensörüyle basit nokta su tespiti arasındaki fark açıklanmaktadır.

Su Kaçağı Tespiti, tüm kablo uzunluğu boyunca suyu algılayan bir algılama kablosu ve su oluşması durumunda alarm iletebilen bir WLD cihazı (WLD2 / NB-WLD / …) kullanır (kablonun herhangi bir yerine birkaç damla yeterlidir) ). Noktasal su algılama sensörleri suyu yalnızca 1 noktada algılayabilir (dedektörün tamamen su altında olması gerekir) ve ayrıca alarmı tetikleyen bir izleme cihazına (STE2 / Poseidon2 / …) bağlanır.

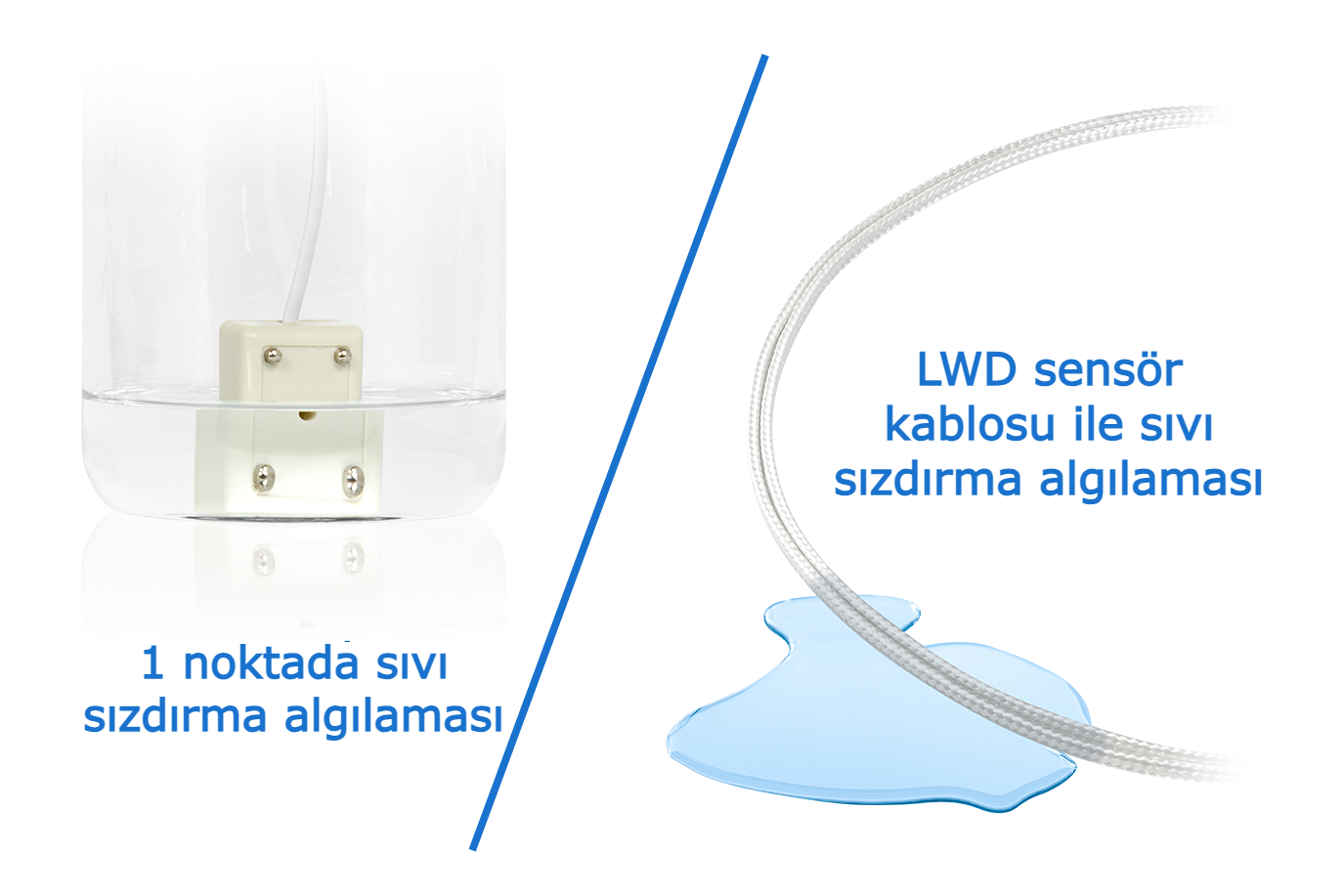

Su Algılama: Su Baskını Sensörüne Karşı Su Algılama Kablosu

Algılama kablosuyla Su Kaçağı Tespiti, basit noktasal su tespitinden daha pahalıdır. Ancak WLD odadaki suya çok daha hızlı tepki verir. Erken uyarı sayesinde BT veya diğer altyapının ciddi zarar görmesi önlenebilir. BT’de, veri merkezlerinde, teknolojide, tıp sektöründe veya herhangi bir su hasarının çok pahalı olacağı herhangi bir yerde algılama kablosuyla Su Kaçağı Tespiti önerilir.

Algılama kablosuyla Doğru Su Kaçağı Tespiti, sıvının ilk birkaç damlasıyla tetiklenen erken uyarı sayesinde maliyetli hasarlardan kaçınmanıza yardımcı olur. armlar ile uyarılırsınız. Taşkınlara ek olarak, cihaz ayrıca daha fazla güvenilirlik için bağlı olmayan veya hasarlı algılama kablolarını da algılar.

Su Kaçağı Tespitini bir algılama kablosuyla kullandığınızda, izlenen oda/bölgenin herhangi bir yerindeki ilk damlaları tespit edebilirsiniz. Erken uyarı sayesinde BT veya diğer altyapının ciddi zarar görmesi önlenebilir.

BT’de, veri merkezlerinde, teknolojide, tıp sektöründe veya herhangi bir su hasarının çok pahalı olacağı herhangi bir yerde algılama kablosuyla Su Kaçağı Tespiti önerilir. Veri merkezlerinde yükseltilmiş zeminlerin altına algılama kablosu yerleştirilebilir, borular boyunca sarılabilir, duvarlar boyunca yönlendirilebilir vb. Her ihtiyaca özel çözümler mümkündür.

Kapsama alanı boyunca suyu algılar.
Suyun ilk birkaç damlasını anında algılar, reaksiyon süresi 1-5 dakikadır.
İlk kurulum maliyeti göreli olarak yüksektir.

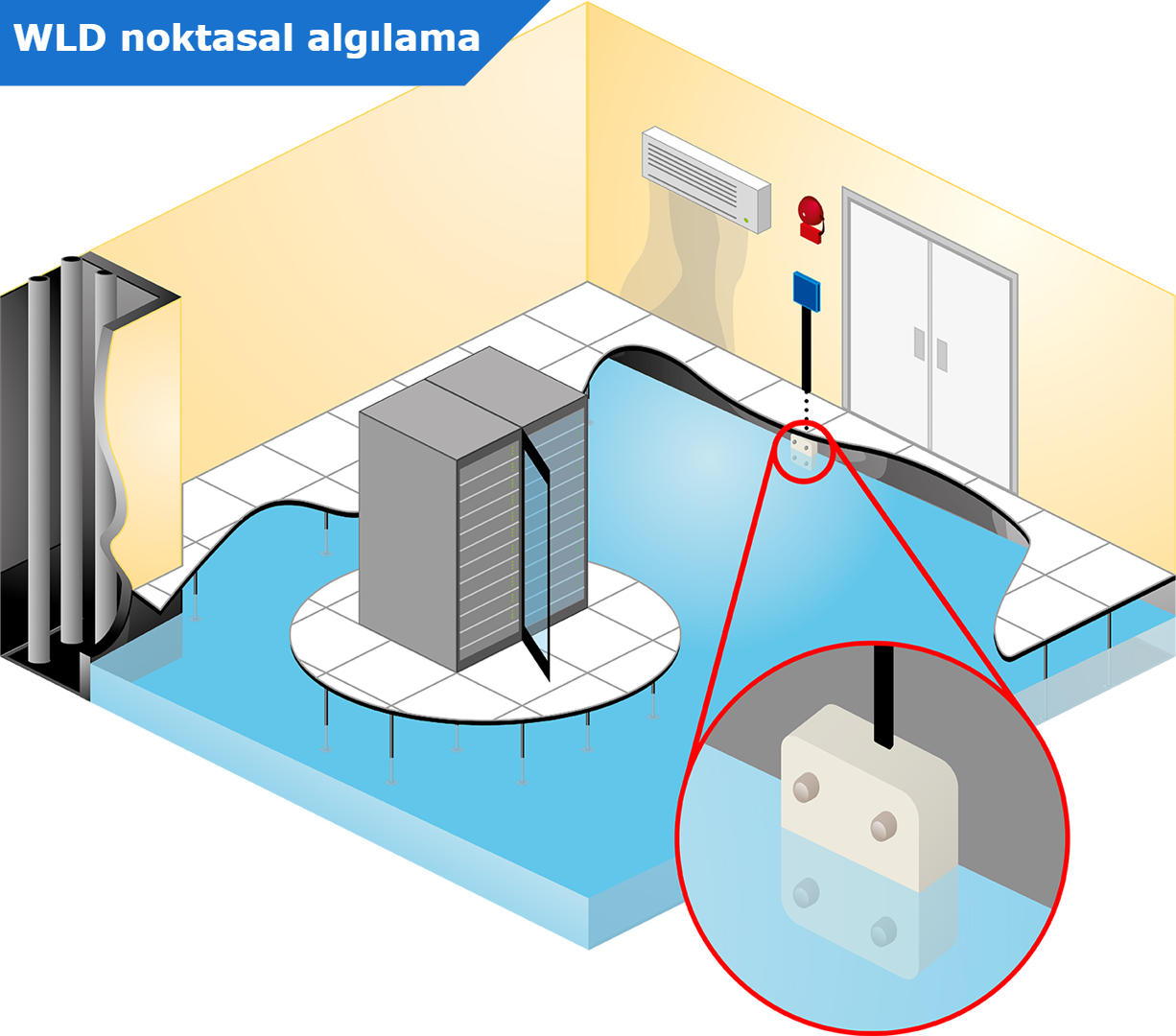

Tanımlı Noktada Su Baskını Algılama

Su baskını dedektörleri önceden belirlenmiş bir noktada su varlığını izler. Bu, eğer su doğrudan dedektörün çevresinde birikmiyorsa, dedektörlerin odadaki küçük su sızıntısını tespit edemeyeceği anlamına gelir. Alarmın gönderilebilmesi için su baskını dedektörlerinin tamamen su altında kalması gerekir. HW grubu su baskını tespiti için bir sensör sunar; su baskını dedektörü 1W-UNI.

Su Sızıntısı Tespiti için Su Baskını dedektörünü bir araç olarak kullanmanın avantajı düşük fiyatıdır. Ancak mülkünüze, donanımınıza veya envanterinize yüksek maliyetli zararlar verme riskiyle karşı karşıya kalırsınız.

WLD’den farklı olarak su baskını dedektörleri suyu yalnızca tek bir noktada algılar ve tamamen su basması gerekir. Bu, bir su borusu kırıldığında hemen uyarılmayacağınız, ancak alanın önemli ölçüde su basması durumunda uyarılacağınız anlamına gelir. Bu nedenle suyun BT altyapınıza ulaşmadan önce uyarılması gereken veri merkezleri vb. için ideal bir çözüm değildir. Yalnızca WLD algılama kablosu bunu sağlar..

Suyu yalnızca tek noktada algılar
Tamamen su basması gerekir, tepki süresi uzun olup, alarm gecikir
Düşük maliyetli kurulum ve sensör

WLD Algılama ve Nokta Algılama Arasındaki Temel Farklar Aşağıdaki Tabloda Özetlenmiştir

	Su Sızıntısı Algılama	Nokta Su Sızıntısı Tespiti
Sensör Tipi	WLD Sensör Kablosu Tip A	Su Baskını Dedektörü 1W-UN
Algılama Bölgeleri / Nokta	1-4 Bölge geniş alan	1 nokta
Tepki Süresi	1-5 dakika	Saat
Çıkış Bilgileri	0 (tamam) / 1 (su) / 2 (kablo hatası)	0 (tamam) / 1 (su)
Bağlantı Sorunu Olan Cihaz Uyarısı	Evet, portal üzerinden	-
Kurulum maliyeti	500 + Euro	Düşük
Su Sızıntısı Potansiyel Zararı	Düşük	Yüksek ve maliyetli

Hangi Ürün İhtiyaçlarınıza Uygundur?

Her ürün farklı bir amaç için üretilmektedir. HW grubu WLD algılama kablosu, tesislerinizde bulunan suya hızlı tepki vermeyi garanti eder ve bu nedenle su hasarının pahalı olacağı alanlar için en uygun çözümdür. Uygulamalar çok çeşitlidir; algılama kablosu yükseltilmiş zeminlerin altından veya duvarlar boyunca yönlendirilebilir, borular boyunca sarılabilir veya klima çıkışlarının altına yerleştirilebilir.

Öte yandan su baskını dedektörü suyun çok fazla zarar veremeyeceği ve su baskını durumunda hızlı hareket etmemize gerek olmayan yerlerde kullanılabilir. Veri merkezinde bir Su Baskını dedektörü kullanmak, raflarınız ve BT altyapınız arasında yüzme daveti almaya eşittir; bu da muhtemelen kaçınmak isteyeceğiniz bir şeydir.

Su Sızdırma Algılaması (Sensör kablosu)	Noktasal Su Algılaması (Su Basması Dedektörü)
Veri Merkezleri	Bina İçi veya Dışı Büyük Miktarda Su Basması Algılama
Saklama Odaları	Tank İçindeki Su Seviyesini Algılama (Aşırı Yüksek Su Seviyesi)
Teknoloji Noktaları
Ahşap Yapılar
Güvenlik Sistemleri
Sağlık Sektörü
Yatlar Makine Dairesi
